Zorlu uygulamalar için tasarlanan bu3 yollu mikro solenoid su vanasıçoklu voltaj özelliğini 110 gramlık hafif bir muhafazayla birleştirir. Ø6,5 mm bağlantı noktası ve 100KPa basınç derecesine sahip olan bu ürün, olağanüstü sızdırmazlık bütünlüğünü (sızıntı) korurken 1,0 L/dak akış sağlar<10 mmHg/min). The normally closed configuration ensures failsafe operation in water dispensing, climate control, and aesthetic equipment.
200.000 döngünün ötesinde titizlikle test edilen bu dayanıklımini solenoid su vanasıalanı kısıtlı kurulumlarda-tutarlı performans sunar. Korozyona- dayanıklı malzemeleri ve gelişmiş sızdırmazlık teknolojisi, konut ve ticari ortamlarda-uzun vadeli güvenilirlik sağlar. Verimli olaraknem alma solenoidi su vanasıKompakt tasarımın ve sızdırmaz çalışmanın kritik olduğu HVAC sistemlerinde ve çevresel kontrol uygulamalarında-hassas nem yönetimine olanak tanır.

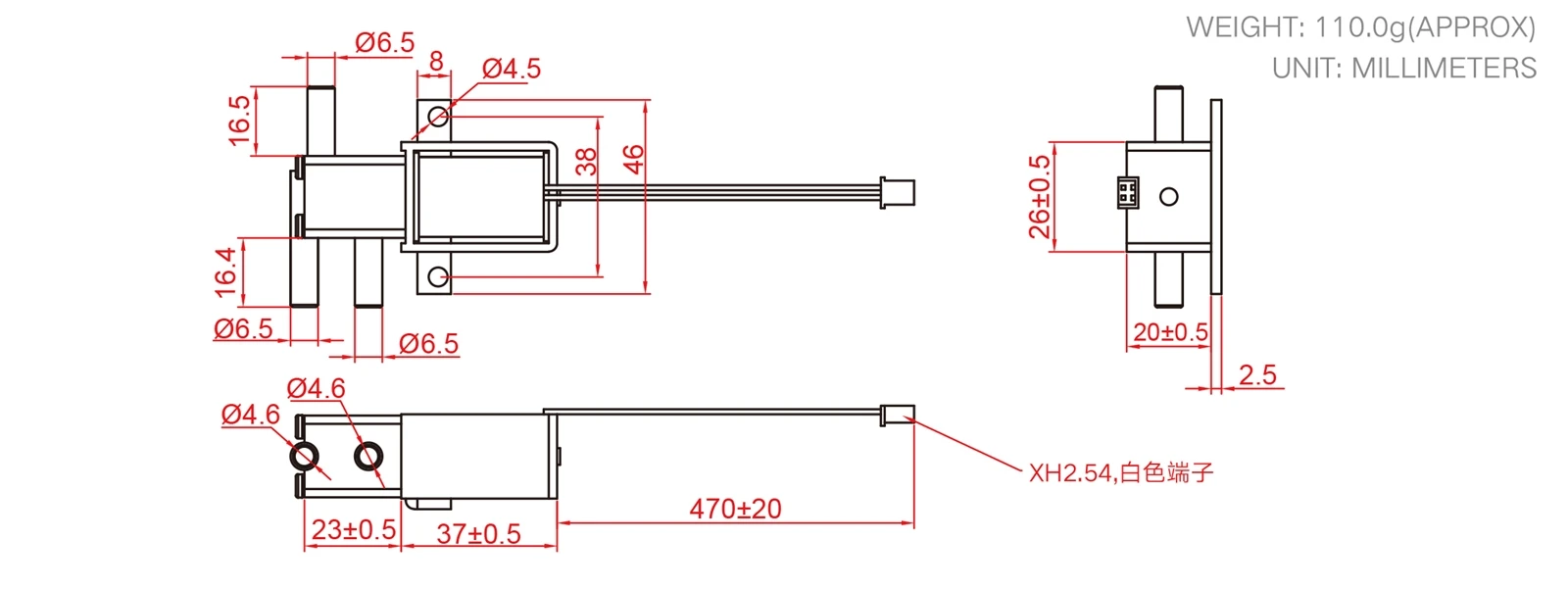

Boyut
| Ürün Modeli | PYF3-XG | ||
| Nominal Gerilim | DC 6V | DC12V | DC24V |
| Nominal Akım | 300 ± 10%mA | 240 ± 10%mA | 240 ± 10%mA |
| DC Direnci | 20 ± 10%Ω | 50 ± 10%Ω | 100 ± 10%Ω |
| Güç | 1.8 W | 2.88 W | 5.76 W |
| Hava Musluğu OD | Ø6,5mm | ||
| Maksimum Basınç | 100KPa(14.5Psi) | ||
| Orta | su | ||
| Egzoz Hızı | 1,0L/dak | ||
| Yaşam Testi | 200.000 Kez'den büyük veya ona eşit (AÇIK 5'ler, KAPALI 5'ler) | ||
| Sızıntı | <10 mmHg/min under 300 mmHg in a 100cc tank | ||
| Çalışma Sıcaklığı | 0 ~50 derece %30 ila %85 bağıl nem | ||
| Tip | Normalde Kapalı | ||
| Ağırlık | 110g | ||
Tanım

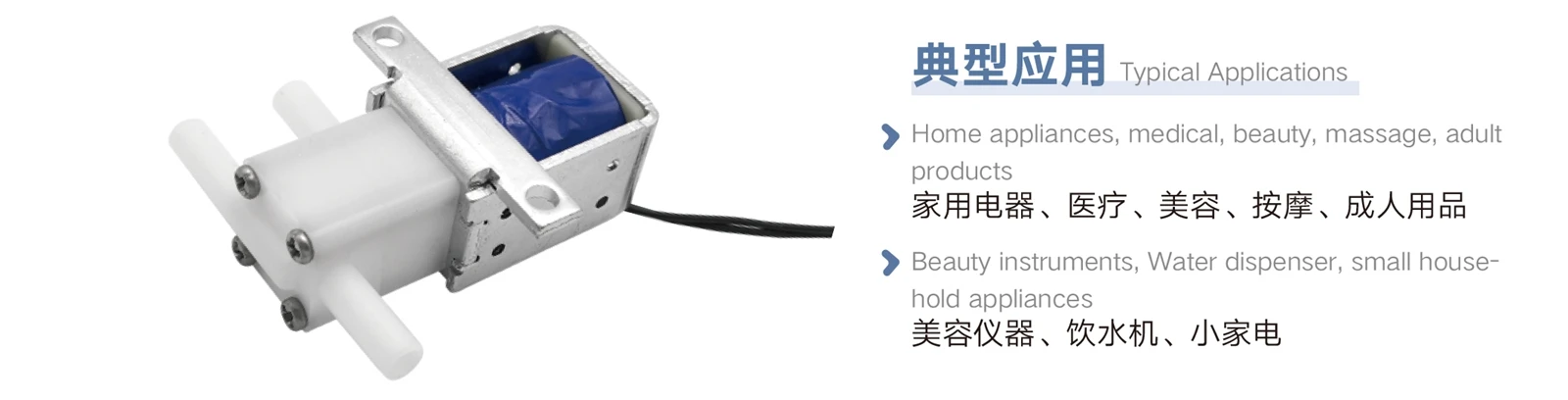

Pincheng Fabrikası yenilikçi bir ürün sunuyor3 yollu mini solenoid su vanasıkarmaşık akış kontrolü uygulamaları için tasarlanmıştır. Bu 110-gramlık çözüm, otomatik sulama kontrolörlerinde ve çok devreli içecek sistemlerinde gelişmiş sıvı yönlendirmesine olanak tanıyarak tasarımcılara kompakt kurulumlarda gelişmiş yapılandırma esnekliği sağlar.
Geniş voltaj uyumluluğunu destekleyen bu uyarlanabilir12v solenoid su vanası100KPa basınç direncini korurken 6V-24V giriş aralıklarında istikrarlı performans sunar. Entegre Ø6,5mm akış kanalları ve 1,0L/dak kapasitesi, endüstriyel nemlendirme sistemlerinde ve yönlü akış kontrolü gerektiren çok sıcaklıklı su sebillerinde güvenilir çalışma sağlar.
Düşük-voltaj uygulamaları için optimize edilmiş, verimlisolenoid valf 6vyapılandırma, pille çalışan su istasyonlarına ve taşınabilir sıvı işleme ekipmanlarına-enerji bilinçli entegrasyona- olanak tanır. Değişen çevresel koşullar altında 200000+ döngü için sertifikalı olan Pincheng Fabrikası, OEM akışkan kontrol uygulamaları ve güvenilir çok-yollu çözümler arayan ticari ekipman üreticileri için özelleştirilmiş bağlantı noktası düzenlemeleri ve akış spesifikasyonları sağlar.
Espresso Makineleri için 3 Yollu Solenoid Valf Nasıl Bağlanır?
3 yollu solenoid valfin doğru kablolanması, espresso makinesinin optimum işlevselliği için çok önemlidir; demleme, buharlama ve temizleme döngüleri için su akış yolları üzerinde hassas kontrol sağlar. Süreç, elektriksel spesifikasyonlara ve bağlantı metodolojisine dikkat edilmesini gerektirir.
Pincheng PYF3-XG mini solenoid su vanası için aşağıdaki kablolama yönergelerini izleyin:
Gerilim Doğrulaması
Makinenizin güç kaynağının vananın nominal voltajıyla (genellikle DC 12V veya 24V) eşleştiğinden emin olun. PYF3-XG'nin bobin direnci (120±%10Ω@DC12V), standart espresso makinesi kontrol kartlarıyla uyumluluk sağlar.
01
Bağlantı Tanımlaması
Valf üç bağlantı noktasına sahiptir:
Ortak giriş (su temini)
Normalde kapalı çıkış (demleme yolu).
Normalde açık çıkış (drenaj/buhar).
Elektrik terminalleri pozitif/negatif sembollerle açıkça işaretlenmiştir.
02
Kablolama Prosedürü
20-22 AWG çok telli bakır tel kullanın.
DC+'yı pozitif terminale bağlayın (genellikle kırmızı kablo)
DC-'yi negatif terminale (genellikle siyah) bağlayın
Sıkıştırmalı terminallerle güvenli bağlantılar.
Valf çalışmasını sağlamak için uygun polariteyi koruyun.
03
Koruma Devreleri
Gerilim artışlarını bastırmak için terminallere bir geri dönüş diyotu takın.
Hat içi kaynaştırma işlemini- değerlendirin (1A yavaş-üfleme önerilir).
Tüm bağlantıların neme- dayanıklı olduğundan emin olun.
04
PYF3-XG, kompakt boyutları, gıdaya uygun malzemeleri ve hızlı tepki süresi nedeniyle espresso uygulamalarında üstündür (<50ms). Its robust design handles frequent brewing cycles while maintaining consistent performance. Always verify wiring against your machine's schematic and test valve operation before final assembly.
